一、产品概述
        KX-LGBK系列一体化孔板流量计，是我公司研制开发的一种智能型孔板流量计。该产品已获国家权。用途：可广泛应用于石油、炼化、化工、天然气、冶金、电力、制药等领域中，各种液体、气体、天然气及蒸汽流量的测量和计量。变送器输出的模拟信号或数字信号可与计算机联网，也可输送给各种流量仪，实现远程流量显示或控制。
二、特点
       1.一体化式结构、流量测量
       2.测量精度高，量程比宽
       3.zui小压差可达30mmH2O
       4.耐高温、高压，可适用于各种工况条件
       5.智能变送、温/压全工况自动补偿
       6.开放式数字平台，多用途串行接口，现场总线结构，HART通讯协议
       7.现场数显、信号远传兼容，模拟量和数字化双向通迅共存，方便系统组建和入网
三、技术参数
       1.口 径：DN25～DN1000（mm）
       2.精 度：±1%FS
       3.量 程 比：标准1：13，扩展1：30
       4.工作压力：≤42.0MPa
       5.介质温度：-40oC～450oC
       6.介质粘度：≦30CP（相当于重油）
       7.β值：0.2～0.8
       8.连接方式：法兰或夹装式
       9.法兰标准：
       DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618;
       DN>600mm,PN2.0～PN15,HG20623.
      也可按用户提供的法兰标准制造。
      10.材 质：主体、孔板、取压管、三阀组：不锈钢；直管段及连接法兰：碳钢或不锈钢
      11.安装方式：水平或垂直。
      12.智能差压变送器：输出：4～20mA.DC 或数字信号；电源：24V.DC;
      防爆等级：dⅡCT5.6、iaⅡCT4-6;防护等级：IP67
      表头：盲表和数显表两种
四、测量原理
       当充满管道的流全经孔板时，将产生局部收缩，流束集中，流速增加，静压力降低，于是在孔板前后产生一个静压差，该压力差与流量存在着一定的函数关系，流量越大，压力差就越大。
       通过导压管将差压信号传递给差压变送器，智能差压变送器将差压信号及流体温/压信号进行自动补偿和智能变送。输出4～20mA.DC模拟信号或脉冲信号、实现对流体的测量。
       取压方式，一体化孔板流量计常用的取压方式有三种：
       角接取压（环室、钻孔）、 法兰取压、 D-D/2径距取压
五、流量计结构
       1． 结构

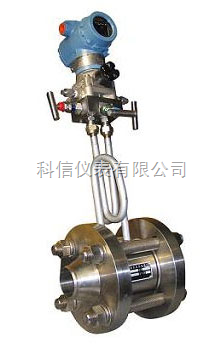

       KX-LGBK系列一体化孔板流量计，由孔板取压装置、三阀组、智能差压变送器及温/压传感器等主要部分组成。
       2．三阀组的作用
        可使一体化结构牢固，减少泄漏点；
        可在线确认变送器的零点与修正；
        一旦变送器出现故障需要检修或更换时，可在不中断工艺情况下进行，操作非常方便。
       调零、更换变送器时，三阀组阀门操作程序：
       置F1、F3阀于“全闭”位置（顺时针方向拧紧）
       将F2阀置于“微开”位置（逆时针拧二圈）www.kexinyb.com；
       二个阀门开关状态确认无误后，即可进行调零或检修或更换。
       变送器重新投运时，三阀组阀门操作程序：
       先“关闭”F2阀门；
       置F1、F3阀门于“全开”位置。变送器即可进入运行状态。
      在如下情况下，均可选用三阀组www.jskxyb.net
      为减少过程泄漏点
      不允许中断工艺过程
      方便变送器检查或更换
      3．温/压传感器
      温/压传感器用以传输被测流体的温度与压力信号www.jskxyb.com，由智能差压变送器实现温/压全工况的自动补偿，以得到真实、准确的流量。
      4．智能差压变送器
      型号：1151、3351、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等。
