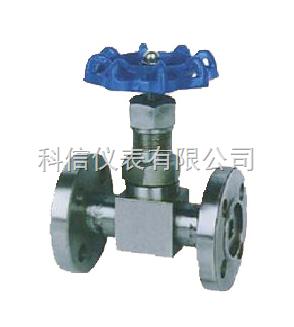

法兰式截止阀

型号:jzf

产品时间:2020/11/11 11:13:33

点击次数:1553

简要描述:

法兰式截止阀的特点:$r$n1、有防尘阀帽和内外螺纹保护套;$r$n2、填料位于阀杆螺纹下端,可避免阀杆螺纹被腐蚀,填料亦可更换;$r$n3、阀座有固定销,以防震动松动;$r$n4、采用阀芯对阀体、阀盖对阀体点线式硬密封;$r$n5、具有倒密封结构。

详细介绍

法兰式截止阀的详细资料:



法兰式截止阀的特点:

1、有防尘阀帽和内外螺纹保护套;
2、填料位于阀杆螺纹下端,可避免阀杆螺纹被腐蚀,填料亦可更换;
3、阀座有固定销,以防震动松动;
4、采用阀芯对阀体、阀盖对阀体点线式硬密封;
5、具有倒密封结构。

法兰式截止阀的技术指标:

主要技术指标 公称压力(PN) 公称通径(DN) 工作温度 制造材料
41.3Mpa.68.9MPa 4.0、6.0 -53℃~648℃ 根据客户要求选用


零件材料(主要零件为不锈钢):


序号 零件名称 零件材质
1 手柄 1Cr18Ni9Ti 316
2 防尘套 PVC
3 填料压盖 1Cr18Ni9Ti、304、316、316L
4 锁母  1Cr18Ni9Ti、304、316、316L
5 阀盖  1Cr18Ni9Ti、304、316、316L
6 填料 PTFE、膨胀石墨
7 阀杆 1Cr18Ni9Ti、304、316、316L
8 阀芯 1Cr17Ni2、17-4PH
9 阀体 1Cr18Ni9Ti、304、316、316L


法兰式截止阀的零件材料(主要零件为耐蚀合金):


序号 零件名称 零件材质
1 手柄 316L
2 防尘套 PVC
3 填料压盖 Zr702、Monel M400、C-276、Inconel625、31803
4 锁母  316L
5 阀盖  Zr702、Monel M400、C-276、Inconel625、31803
6 填料 PTFE、膨胀石墨
7 阀杆 Zr702、Monel M400、C-276、Inconel625、31803
8 阀芯 HB2、Monel K500、HB2、Inconel718、32760
9 阀体 Zr702、Monel M400、C-276、Inconel625、31803
