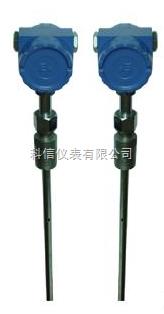

扩散硅液位变送器
1、概述
选用进口扩散硅压力芯片制成，当外界液位发生变化时，压力作用在不锈钢隔离膜片上，通过隔离硅油传递到扩散硅压力敏感元件上引起电桥输出电压变化，经过精密的补偿技术、信号处理技术、转换成标准的电流信号。该电流信号的变化正比于液位的变化。
2、特点
1）使用被测介质广泛，可测油、水及与316不锈钢兼容的糊状物，具有一定的防腐能力。
2）高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高。
3）体积小、重量轻、安装、调试、使用方便
4）不锈钢全封闭外壳，防水好。
4）不锈钢全封闭外壳，防水好。
3、技术指标
| 测量范围 | 0.5-100m | 通电电缆材料 | 聚氯乙烯 PVC |
| 精 度 | 0.5 级 | 供电电压 | 12-36VDC |
| 负载电阻 | ≤ 750 Ω | 输出信号 | 4-20mA |
| 使用环境温度 | 0-70 ℃ | 长期稳定性 | 0.3 ％ F.S/ 年 |
| 外壳保护等级 | IP65 | 温度漂移 | 0.3 ％ F.S ℃ |
| 外壳材料 | 铝合金 | 绝缘电阻 | ＞ 20MΩ |
| 直 径 | 34mm |
4、 工作原理
当被测介质（液体）的压力作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，zui后经 V/A 电压电流转换成与被测介质（液体）的液位压力成线性对应关系的 4-20mA 标准电流输出信号。
5、 型号选择
| 液 位 变 送 器选型举例 | |||||||
| KX-501 | |||||||
| 现场指示形式 | 1 | 现场无指示 | |||||
| 2 | 100 ％等分刻度指示 | ||||||
| 3 | 液晶显示 | ||||||
| 测 量 范 围 | 1 | 0-1m | |||||
| 2 | 0-5m | ||||||
| 3 | 0-10m | ||||||
| 4 | 0-20m | ||||||
| 5 | 0-35m | ||||||
| 6 | 0-70m | ||||||
| 7 | 0-210m | ||||||
| 精 度 等 级 | B | 0.25 ％ F.S | |||||
| C | 0. 5 ％ F.S | ||||||
| 传 感 器 结 构 | 1 | 节流型 | |||||
| 2 | 防阻塞型 | ||||||
| 防 爆 方 式 | N | 普通不防爆 | |||||
| I | 本安防爆 | ||||||
| 结 构 形 式 | 1 | 投入式 | |||||
| 2 | 直杆式 | ||||||
| 3 | 螺纹式 | ||||||
| 4 | 法兰式 | ||||||
| 5 | 防腐式 | ||||||
其它型号仪表咨询，提到本均有优惠。
