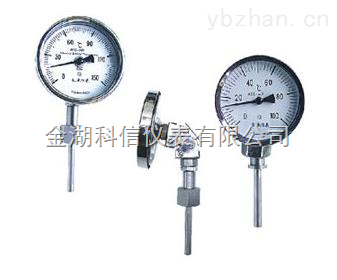

指针式温度计

型号:WSS

产品时间:2020/11/11 11:13:29

点击次数:5676

简要描述:

KX-WSS系列指针式温度计是一种测量中低温度的现场检测仪表。指针式温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。 $r$n主要特点: $r$n 现场指针显示温度,直观方便;安全可靠,使用寿命长;多种结构形式,可满足不同要求。$r$n技术参数:$r$n 执行标准、JB/T8803-1998、GB3836-83$r$n其他参数:$r$n 标度盘公称直径:

详细介绍

详细介绍:
        KX-WSS系列指针式温度计是一种测量中低温度的现场检测仪表。指针式温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。
主要特点:
        现场指针显示温度,直观方便;安全可靠,使用寿命长;多种结构形式,可满足不同要求。
技术参数:
        执行标准、JB/T8803-1998、GB3836-83
其他参数:
        标度盘公称直径:60,100,150
        精度等级:(1.0),1.5
        热响应时间:≤40S
        防护等级:IP55
        角度调整误差:角度调整误差应不超过其量程的1.0%
        回差:指针式温度计回差应不大于基本误差限的绝对值
        重复性:指针式温度计重复性极限范围应不大于基本误差限绝对值的1/2
测温范围



测量范围℃

适用范围



工业、商业

实验室、小型

-80~+40

-40~+80

0~50

0~100

0~150

0~200

0~300

0~400

0~500



 正常工作天气条件

作场所

温度℃

相对湿度%

掩蔽场所

-25~+55

5~100

户外场所

-40~+85

5~100



选型编码




KX -



科信仪表公司标识

系列号WSS    指针式温度计
表盘公称直径-3 Φ60
-4 Φ100
-5 Φ150
表盘形式0 轴向(直型)
1 径向(角型)
2 135°向(钝角型)
8 万向(可调角型)
安装固定形式0 无固定装置
1 可动外螺纹
2 可动内螺纹
3 固定螺纹
4 固定法兰
5 卡套螺纹
6 卡套法兰
保护形式- 普通型
W 防护型
F 防腐型



型号及规格
轴向型指针式温度计




型号

测温范围

精度等级

保护管材料

规格



安装固定形式

D

L

WSS-330

-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300

1.5

1Cr18Ni9Ti
304
316
316L
哈氏C-276

Φ60

75
100
150
200
300
400
500
750
1000

无固定装置

WSS-440

Φ100

WSS-500

Φ150

WSS-301

Φ60

可动外螺纹

WSS-401

Φ100

WSS-501

Φ150

WSS-302

Φ60

可动内螺纹

WSS-402

Φ100

WSS-502

Φ150

WSS-303

Φ60

固定螺纹

WSS-403

Φ100

WSS-503

Φ150

WSS-304

Φ60

固定法兰

WSS-404

Φ100

WSS-504

Φ150

WSS-305

Φ60

卡套螺纹

WSS-405

Φ100

WSS-505

Φ150

WSS-306

Φ60

WSS-406

Φ100

卡套法兰

WSS-506

Φ150



径向型指针式温度计




型号

测温范围

精度等级

保护管材料

规格

安装固定形式

D

L

WSS-310

-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500

1.5

1Cr18Ni9Ti
304
316
316L
哈氏C-276

Φ60

75
100
150
200
300
400
500
750
1000

无固定装置

WSS-410

Φ100

WSS-510

Φ150

WSS-311

Φ60

可动外螺纹

WSS-411

Φ100

WSS-511

Φ150

WSS-312

Φ60

可动内螺纹

WSS-412

Φ100

WSS-512

Φ150

WSS-313

Φ60

固定螺纹

WSS-413

Φ100

WSS-513

Φ150

WSS-314

Φ60

固定法兰

WSS-414

Φ100

WSS-514

Φ150

WSS-315

Φ60

卡套螺纹

WSS-415

Φ100

WSS-515

Φ150

WSS-316

Φ60

WSS-416

Φ100

卡套法兰

WSS-516

Φ150



135°向型指针式温度计




型号

测温范围

精度等级

保护管材料

规格

安装固定形式

D

L

WSS-420

-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500

1.5

1Cr18Ni9Ti
304
316
316L
哈氏C-276

Φ100

75
100
150
200
300
400
500
750
1000

无固定装置

WSS-520

Φ150

WSS-421

Φ100

可动外螺纹

WSS-521

Φ150

WSS-422

Φ100

可动内螺纹

WSS-522

Φ150

WSS-423

Φ100

固定螺纹

WSS-523

Φ150

WSS-424

Φ100

固定法兰

WSS-524

Φ150

WSS-425

Φ100

卡套螺纹

WSS-525

Φ150

WSS-426

Φ100

卡套法兰

WSS-526

Φ150


 万向型指针式温度计

型号

测温范围

精度等级

保护管材料

规格

安装固定形式

D

L

WSS-480

-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500

1.5

1Cr18Ni9Ti
304
316
316L
哈氏C-276

Φ100

75
100
150
200
300
400
500
750
1000

无固定装置

WSS-580

Φ150

WSS-481

Φ100

可动外螺纹

WSS-581

Φ150

WSS-482

Φ100

可动内螺纹

WSS-582

Φ150

WSS-483

Φ100

固定螺纹

WSS-583

Φ150

WSS-484

Φ100

固定法兰

WSS-584

Φ150

WSS-485

Φ100

卡套螺纹

WSS-585

Φ150

WSS-486

Φ100

卡套法兰

WSS-586

Φ150



备注:
        选型须知:请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例:万向型指针式温度计,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm WSS-481, 0~400℃,L=450, M27×2,1.5级
